結構及用途

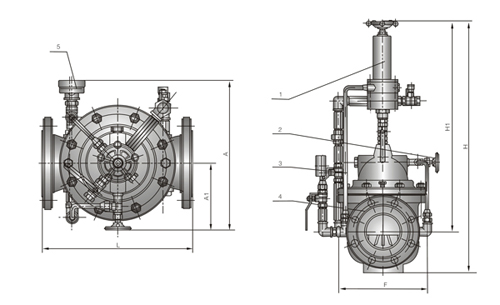

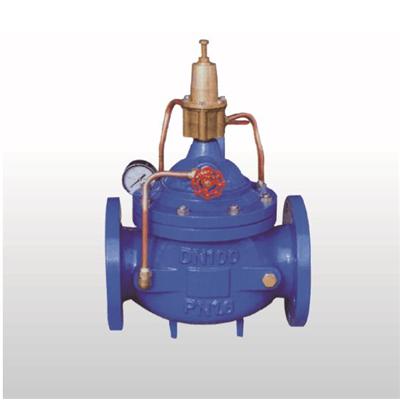

該閥由主閥4、導閥1、針閥2、球閥3與壓力表5等組成。泄壓/持壓閥在管線上能有效地將超過導閥1安全設定值之壓力泄壓釋放，防止對管線與設備因超壓而損壞。該閥主要用于高層大樓消防測試循環系統的泄壓，以防止水壓過高造成系統故障�？删S持主閥上游供水壓力于某一設定值以上，保障主閥上游供水區的壓力。
主要技術參數
|
公稱壓力 |
1.0MPa |
1.6MPa |
2.5MPa |
|
殼體試驗壓力 |
1.5MPa |
2.4MPa |
3.75MPa |
|
密封試驗壓力 |
1.1MPa |
1.76MPa |
2.75MPa |
|
出口壓力可 調節的范圍 |
0.09～0.8MPa |
0.10～1.2MPa |
0.15～1.6MPa |
|
工作溫度 |
0～80℃ |
|
適作介質 |
水 |
主要外形尺寸
|
公稱通徑 DN(am) |
L |
A |
A1 |
H |
H1 |
F |
|
20 |
180 |
330 |
130 |
550 |
460 |
116 |
|
25 |
180 |
330 |
130 |
550 |
460 |
116 |
|
32 |
180 |
330 |
130 |
550 |
460 |
116 |
|
40 |
240 |
345 |
135 |
610 |
516 |
170 |
|
50 |
240 |
345 |
135 |
610 |
516 |
170 |
|
65 |
250 |
355 |
140 |
625 |
520 |
180 |
|
80 |
285 |
360 |
146 |
645 |
538 |
210 |
|
100 |
360 |
400 |
156 |
750 |
596 |
275 |
|
125 |
400 |
420 |
170 |
808 |
655 |
310 |
|
150 |
455 |
435 |
186 |
864 |
710 |
355 |
|
200 |
585 |
480 |
206 |
1135 |
805 |
460 |
|
250 |
650 |
530 |
226 |
1185 |
855 |
500 |
|
300 |
800 |
575 |
246 |
1325 |
955 |
580 |
|
350 |
860 |
620 |
275 |
1385 |
990 |
640 |
|
400 |
960 |
635 |
286 |
1445 |
1030 |
715 |
|
450 |
1075 |
665 |
320 |
1325 |
905 |
780 |
|
500 |
1075 |
695 |
348 |
1430 |
960 |
830 |
|
600 |
1230 |
720 |
372 |
1565 |
1020 |
920 |
|
700 |
1650 |
770 |
422 |
1755 |
1160 |
980 |
|
800 |
1750 |
805 |
458 |
2230 |
1515 |
1050 |
法蘭連接尺寸：
PN1.0MPa、PN1.6MPa按GB4216.4/5-84標準
PN2.5MPa按GB9113.4-88標準 |
