特點及用途
該產品嚴格按API標準進行設計、制造和驗收；結構緊湊、密封可靠、操作靈活；適用于石油化工、電力、冶金、紡織等工業部門。
試驗壓力
|
公稱壓力
|
150
|
300
|
600
|
900
|
1500
|
|
殼體強度試驗（MPa）
|
水
|
3
|
7.5
|
15.0
|
22.5
|
37.5
|
|
高壓密封試驗（MPa）
|
2.2
|
5.5
|
11.0
|
16.5
|
27.5
|
|
上密封試驗（MPa）
|
2.2
|
5.5
|
11.0
|
16.5
|
27.5
|
|
低壓密封試驗（MPa）
|
空氣
|
0.6
|
產品制造及驗收標準
設計標準
BS1873
結構長度
ANSI B16.10
法蘭標準
ANSI B16.5
溫壓基準
ANSI B16.34
試驗標準
API 598
主要零件材料
|
零件名稱
|
材料
|
|
閥體
|
ASTM A216 WCB
|
|
閥蓋
|
ASTM A216 WCB
|
|
閥桿
|
ASTM A182 F6a
|
|
閥桿螺母
|
ASTM A439 D2 ZCuAL10Fe3
|
|
閥座密封面
|
13Cr/Stellite
|
|
閥瓣密封面
|
13Cr/Stellite
|
|
螺柱
|
ASTM A193 B7
|
|
螺母
|
ASTM A194 2H
|
|
填料
|
Flexible Graphite
|
|
手輪
|
ASTM A47
|

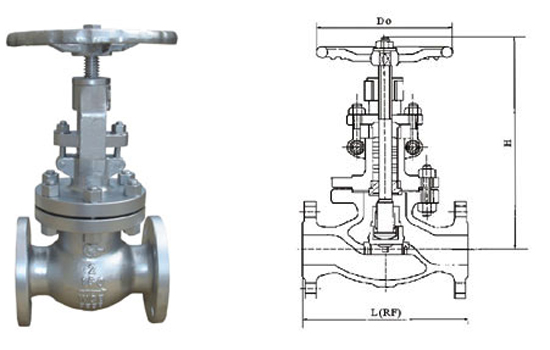

主要尺寸及重量
|
CLASS 150
|
|
DN
NPS
|
15
1/2
|
25
1
|
40
11/2
|
50
2
|
65
21/2
|
80
3
|
100
4
|
125
5
|
150
6
|
200
8
|
250
10
|
300
12
|
350
14
|
400
16
|
|
L（RF）
|
108
4.3
|
127
5
|
165
6.5
|
203
8
|
216
8.5
|
241
9.5
|
292
11.5
|
356
14
|
406
16
|
495
19.5
|
622
24.5
|
698
27.5
|
787
31
|
914
36
|
|
H
|
320
12.6
|
335
13.2
|
345
13.5
|
380
15
|
435
17.1
|
465
18.3
|
530
20.9
|
580
22.9
|
650
25.6
|
760
30
|
860
33.9
|
1000
39.4
|
1450
57
|
1645
64.8
|
|
D0
|
150
6
|
200
8
|
200
8
|
200
8
|
250
10
|
250
10
|
250
10
|
300
12
|
350
14
|
400
16
|
450
18
|
500
20
|
600
24
|
600
24
|
|
Wt（kg）
|
12.5
|
13.4
|
16
|
18
|
27
|
31
|
51
|
68
|
82
|
132
|
200
|
410
|
520
|
600
|
|
CLASS 300
|
|
DN
NPS
|
15
1/2
|
25
1
|
40
11/2
|
50
2
|
65
21/2
|
80
3
|
100
4
|
125
5
|
150
6
|
200
8
|
250
10
|
300
12
|
350
14
|
400
16
|
|
L（RF）
|
152
6
|
203
8
|
229
9
|
267
10.5
|
192
11.5
|
318
12.5
|
356
14
|
400
15.8
|
444
17.5
|
559
22
|
622
24.5
|
711
28
|
762
30
|
864
34
|
|
H
|
370
14.6
|
385
15.2
|
405
16
|
425
16.8
|
465
18.3
|
530
20.6
|
610
24
|
695
27.7
|
790
31.1
|
870
34.2
|
1040
41
|
1231
48.5
|
1450
57
|
1645
64.8
|
|
D0
|
200
8
|
200
8
|
200
8
|
200
8
|
250
10
|
250
10
|
350
14
|
450
18
|
450
18
|
500
20
|
500
20
|
500
20
|
600
24
|
600
24
|
|
Wt（kg）
|
15.5
|
16.8
|
23
|
25
|
38
|
48
|
65
|
100
|
125
|
210
|
320
|
510
|
700
|
980
|
|
CLASS 600
|
|
DN
NPS
|
15
1/2
|
25
1
|
40
11/2
|
50
2
|
65
21/2
|
80
3
|
100
4
|
150
6
|
220
8
|
250
10
|
300
12
|
350
14
|
400
16
|
450
18
|
|
L（RF）
|
165
6.5
|
216
8.5
|
241
9.5
|
292
11.5
|
330
13
|
356
14
|
432
17
|
559
22
|
660
26
|
-
|
-
|
-
|
-
|
-
|
|
L(RTJ)
|
163.4
6.4
|
216
8.5
|
241
9.5
|
295
11.6
|
333
13.1
|
359
14.1
|
435
17.1
|
562
22.1
|
664
26.1
|
-
|
-
|
-
|
-
|
-
|
|
H
|
385
15.2
|
398
15.7
|
415
16.3
|
460
18.1
|
490
19.3
|
555
21.9
|
630
24.8
|
955
37.6
|
1310
51.6
|
-
|
-
|
-
|
-
|
-
|
|
D0
|
200
8
|
200
8
|
200
8
|
250
10
|
250
10
|
300
12
|
350
14
|
560
22
|
630
24.8
|
-
|
-
|
-
|
-
|
-
|
|
RF(kg)
BG(kg)
|
22
20
|
25
22
|
28
24
|
39
35
|
56
44
|
68
59
|
121
97
|
250
240
|
400
380
|
-
|
-
|
-
|
-
|
-
|
|
CLASS 900
|
CLASS 1500
|
|
DN
NPS
|
25
1
|
40
11/2
|
50
2
|
65
21/2
|
80
3
|
100
4
|
150
6
|
200
8
|
50
2
|
65
21/2
|
80
3
|
100
4
|
150
6
|
200
8
|
|
L(RF)
|
254
10
|
305
12
|
368
14.5
|
419
16.5
|
381
15
|
457
18
|
610
24
|
737
29
|
368
14.5
|
419
16.5
|
470
18.5
|
546
21.5
|
705
27.8
|
832
32.8
|
|
L(RTJ)
|
254
10
|
305
12
|
371
14.6
|
422
16.6
|
384
15.1
|
460
18.1
|
613
24.13
|
740
29.1
|
371
14.6
|
422
16.6
|
473
|
549
|
711
|
842
|
|
H
|
415
16.3
|
430
16.9
|
600
23.6
|
660
26
|
713
28.13
|
800
1.5
|
1240
48.8
|
1520
60
|
380
15
|
435
17.1
|
680
26.8
|
780
30.8
|
1240
48.8
|
1520
60
|
|
D0
|
200
8
|
200
8
|
300
12
|
350
14
|
350
14
|
500
20
|
630
24.9
|
710
28
|
200
8
|
250
10
|
400
16
|
450
18
|
630
24.8
|
710
28
|
|
RF(kg)
BG(kg)
|
28
24
|
32
28
|
87
80
|
130
115
|
140
120
|
230
190
|
500
420
|
900
770
|
21
19
|
30
27
|
140
120
|
230
190
|
500
420
|
900
770
|
